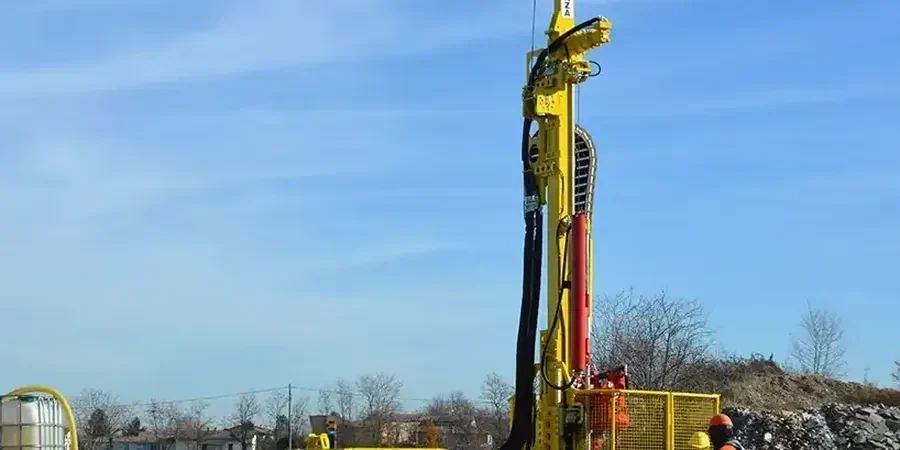

Durante la excavación para un condominio de 8 pisos en el sector Ultraestación de Chillán, el perfil de suelo mostró una alternancia entre gravas arenosas densas y bolsones de arena limosa suelta a solo 4 metros de profundidad. Sin un perfil de resistencia claro, el calculista no podía definir la cota de fundación sin asumir riesgos. Ahí montamos el equipo de penetración estándar: torre de trípode, martillo de seguridad de 63.5 kg y un sistema de izaje automático que elimina la variabilidad del operador. La campaña de sondajes SPT en tres puntos del terreno entregó valores de N entre 8 y 42, lo que permitió identificar el estrato competente a 6.5 metros y descartar la licuefacción de los lentes sueltos. En el valle aluvial del Ñuble, donde los depósitos fluviales no consolidados alternan con cenizas volcánicas, el ensayo SPT es la herramienta más directa para que el ingeniero estructural dimensione zapatas o losas con los parámetros reales del subsuelo, no con tablas genéricas de libro.
En los suelos aluviales de Chillán, el valor N del SPT corregido por energía y confinamiento es el dato de entrada más confiable para modelos de capacidad de carga y asentamiento.
Descripción del proceso
Aspectos locales
La NCh 433.Of1996 modificada en 2012 y el DS 61 establecen que Chillán está en zona sísmica 3 con una aceleración efectiva máxima de 0.40 g, una de las más altas del país. Si los valores N del SPT no se corrigen adecuadamente por energía del martillo y por confinamiento efectivo, el perfil de resistencia puede quedar sobreestimado en los depósitos profundos de arena limosa, justo donde el potencial de licuefacción se dispara ante un sismo de subducción como el de 2010. Un perfil de SPT mal ejecutado —con caída no libre o sin control de la longitud del varillaje— entrega números que no representan la densidad real, y el riesgo no es solo un asentamiento diferido: es el colapso de fundaciones durante un evento sísmico. Por eso trabajamos con registro continuo de energía mediante strain gauge en el martillo, y aplicamos las correlaciones de Seed e Idriss para evaluar el factor de seguridad contra licuefacción en los estratos saturados bajo la napa freática, que en el radio urbano de Chillán puede aparecer a solo 3 metros de profundidad en invierno.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas de referencia
NCh 1508: Geotecnia – Ensayo de Penetración Estándar, NCh 1516: Standard Test Method for Standard Penetration Test (SPT), NCh 433.Of1996 Mod. 2012 – Diseño sísmico de edificios (Zona 3, A0=0.40g), Seed & Idriss (1982) – Correlaciones SPT-N para evaluación de licuefacción
Servicios adicionales
Ensayos de Penetración Estándar (SPT)
Ejecución con equipo automático tripode-mounted en toda el área urbana y rural de Chillán. Incluye muestreo alterado con cuchara partida, registro continuo de golpes cada 50 cm, corrección por energía N60 y perfil de resistencia en formato digital.
Clasificación y Ensayos de Laboratorio
Granulometría por tamizado y sedimentación, límites de Atterberg y humedad natural sobre las muestras SPT. Clasificación USCS de cada estrato para correlacionar N con parámetros de resistencia y compresibilidad.
Evaluación de Potencial de Licuefacción
Análisis simplificado de Seed & Idriss (NCEER) a partir de valores N1(60) corregidos, factor de seguridad por estrato y estimación de asentamientos post-sísmicos para estructuras en la cuenca de Ñuble.
Parámetros típicos
Consultas frecuentes
¿Qué información entrega el ensayo SPT para un proyecto en Chillán?
El ensayo SPT entrega el valor N de resistencia a la penetración cada 50 cm de profundidad, la clasificación visual del suelo recuperado y, tras el análisis de laboratorio, la clasificación USCS definitiva. Con el perfil de N corregido (N60), el calculista obtiene la capacidad de soporte admisible, el módulo de deformación y el potencial de licuefacción de cada estrato, datos indispensables para diseñar fundaciones en los suelos aluviales y volcánicos de la zona.
¿Cuánto cuesta un ensayo SPT en Chillán?
El costo de una campaña de SPT en Chillán varía entre $243.000 y $398.000, dependiendo de la cantidad de sondajes, la profundidad total a investigar y la accesibilidad del terreno. Este rango incluye la movilización del equipo automático, la ejecución de los ensayos, el registro de golpes y el informe con el perfil de resistencia corregido.
¿Hasta qué profundidad se puede ejecutar el SPT en los suelos de la cuenca?
En los depósitos fluviales y de ceniza volcánica del valle de Chillán, alcanzamos profundidades de hasta 30 metros con equipo tripode y entubación cuando es necesario. La limitación la define el rechazo a la penetración (N > 50 golpes en 15 cm) o la presencia de bolones que impiden el avance del penetrómetro estándar.
¿Qué diferencia hay entre el SPT manual y el automático?
La diferencia principal está en la energía de impacto. El martillo automático de caída libre entrega consistentemente una eficiencia del 80-90% (ER=0.8-0.9), mientras que el sistema manual con malacate y cuerda puede variar entre 45% y 70% según el operador. La norma NCh 1508 y la NCh 1516 exigen corregir el valor N a una energía de referencia del 60% (N60); con equipo automático la corrección es más precisa y reproducible, lo que es crítico en perfiles sísmicos como los de Chillán.
¿Cuánto tiempo toma tener los resultados del SPT?
El informe preliminar con el perfil de golpes y la clasificación visual se entrega en 24 horas tras finalizar la campaña de terreno. El informe definitivo, que incluye los resultados de granulometría y límites de Atterberg sobre las muestras, así como el análisis de licuefacción si se solicita, se despacha en 48 a 72 horas hábiles.
