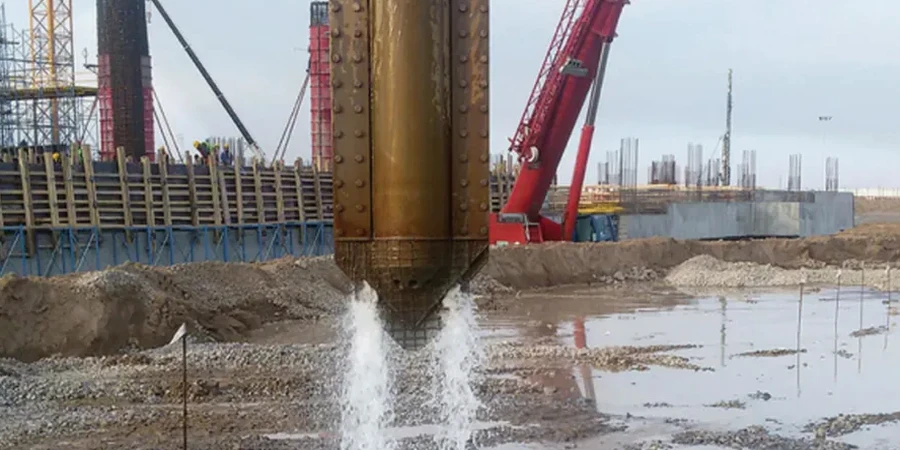

En la ampliación del Hospital Clínico Herminda Martin, sobre la avenida Argentina, nos enfrentamos a un depósito de arena media con un N60 bajo los 12 golpes en los primeros cuatro metros. Chillán, asentada sobre terrazas fluviales del río Ñuble y con una historia sísmica que no admite improvisaciones —el 27F dejó lecciones claras—, obliga a que el diseño de vibrocompactación se calcule con precisión milimétrica. No se trata solo de meter una aguja vibradora en el suelo: hay que definir la malla de puntos, la energía de compactación y validar que el mejoramiento realmente aumente la densidad relativa por sobre el 70% que exige la norma para zona sísmica 3. Antes de llegar a esa etapa, siempre recomendamos cruzar la información con un ensayo CPT para tener un perfil continuo de resistencia por punta y fricción local sin alterar la muestra.
En suelos granulares sueltos de la cuenca de Chillán, un diseño de vibrocompactación bien ejecutado eleva la densidad relativa de un 40% a más del 75% en menos de tres semanas de obra.
Descripción del proceso
Aspectos locales
El error más repetido que vemos en la zona es tratar el diseño de vibrocompactación como un simple procedimiento de ejecución sin modelar la respuesta del suelo. Una desarrolladora en el sector oriente de Chillán ejecutó un mejoramiento con una malla demasiado espaciada porque 'así funcionó en Concepción', y a los seis meses aparecieron asentamientos diferenciales en las losas del primer piso. Ignorar que los depósitos de arena del río Ñuble tienen lentes de limo orgánico interdigitados lleva a que la vibración no se transmita correctamente, dejando zonas sin compactar dentro del bulbo de influencia. Si el estudio de mecánica de suelos previo no identifica esos bolsones con ensayos de laboratorio y penetración, el diseño del mejoramiento parte con un error de base. La revisión post-tratamiento con CPT es innegociable: sin ese perfil comparativo, no hay forma de demostrar que el suelo alcanzó la densidad requerida por la NCh433.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.xyz
Normas de referencia
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 1516 - Penetration Test and Split-Barrel Sampling, NEHRP 2020 - Soil improvement for liquefaction mitigation
Servicios adicionales
Diseño de malla de vibrocompactación
Definimos la separación entre puntos, profundidad de tratamiento y energía de compactación requerida basándonos en la granulometría, densidad relativa inicial y la aceleración máxima del sismo de diseño según NCh433.
Control de calidad con CPT
Ejecutamos ensayos de penetración con cono CPTu antes y después del tratamiento para verificar el incremento de resistencia por punta y la reducción de la presión de poros, entregando curvas comparativas por profundidad.
Verificación post-mejoramiento
Realizamos mediciones de asentamiento superficial, control topográfico y, si el proyecto lo exige, ensayos MASW para confirmar el aumento de la velocidad de onda de corte Vs30 en el bulbo tratado.
Parámetros típicos
Consultas frecuentes
¿Cuál es el costo aproximado del diseño de vibrocompactación para un proyecto en Chillán?
El servicio de diseño de vibrocompactación, incluyendo la campaña de exploración con CPT, el diseño de la malla y el control de calidad post-tratamiento, se sitúa en un rango entre $775.000 y $2.441.000, dependiendo de la superficie a tratar y la profundidad del depósito a densificar.
¿En qué tipo de suelos de la zona de Chillán funciona mejor la vibrocompactación?
Funciona en suelos granulares limpios, típicamente arenas y gravas con menos del 15% de finos. En las terrazas del río Ñuble y depósitos fluviales de la cuenca, es muy efectiva. No se recomienda en suelos con alto contenido de limo orgánico o arcilla, donde la vibración no drena los poros adecuadamente.
¿Cómo se verifica que el suelo realmente quedó más denso después del tratamiento?
La verificación se hace con ensayos CPT antes y después del tratamiento en los mismos puntos de control. Comparamos la resistencia por punta, la fricción lateral y el número de golpes equivalente. Un incremento de al menos un 40% en la resistencia por punta indica un mejoramiento efectivo para cumplir con la densidad relativa objetivo.
¿Afecta la napa freática alta de Chillán al proceso de vibrocompactación?
Al contrario, la vibrocompactación con inyección de agua trabaja mejor con un manto freático cercano a la superficie, porque el suelo ya está saturado y la fluidificación se logra con menos caudal. En los meses de invierno, cuando la napa sube en los sectores bajos de la ciudad, las condiciones son incluso más favorables.
¿Qué normativa chilena rige el diseño de mejoramiento de suelos con vibrocompactación?
La NCh433 define las exigencias de diseño sísmico y la obligación de evitar licuefacción en zona sísmica 3 como Chillán. La NCh1508 establece los requisitos para los estudios de mecánica de suelos, incluyendo la evaluación de la densidad relativa y el potencial de licuefacción. Complementamos con criterios de la NEHRP y NCh 1516 para los ensayos de penetración.
